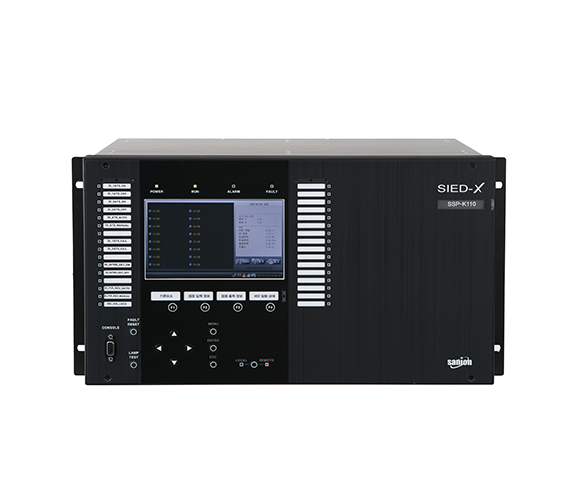

과전류 보호 IED(SSP-K110)

과전류 보호 IED(SSP-K110)

IED 전체보기

변전소의 소내전원설비 및 방재보안설비 용도로 설치되는 장비(KEPCO)
감시, 제어, 계측, 인터록 기능
자동 상시감시, 고장기록, 고장분석 기능
단락 및 지락 과전류 보호, 부하불평형 감시

주요 기능

  • 단락,지락 고장에 대한 순시(50), 한시(51) 동작 기능
  • 고장 상의 지락,단락 고장 판별
  • HMI 인터페이스, IEC61850 통신 제공
  • ANSI/IEEE의 Reset curve 및 사용자 정의 반한시 커브 지원

일반 사양

구분 항목 사양
사용조건 주위온도 -25℃ ~ +55℃
상대습도 10% ~ 100%
표고 1,500m 이하
정격 주파수 60Hz
전압 상전압 : 110/√3V, 선간전압 : 110V
전류 5A
전원 DC 125V(90~140V)
제품외형 치수 445 x 255 x 247mm (W x H x D)
형태 Stand-Alone Type
무게 11kg 미만
재질 알루미늄

하드웨어 사양

구분 사양 비고
통신 포트 Ethernet 100Base-FX, 2채널 IEC 61850
100Base-T, 1채널 TCP/IP
시각 동기 IRIG-B 120 or SNTP
RS-232 Serial 9pin (Female-Type), 1 포트 콘솔용
Serial 9pin (Male-Type), 1 포트 개발용
접점 입력 64포인트
접점 출력 28포인트
CT 4채널
PT 5채널
AI Transducer 10채널
RTD 4채널
디스플레이 TFT Color Graphic LCD 7" (800 x 480)
버튼 18개
LED 36개

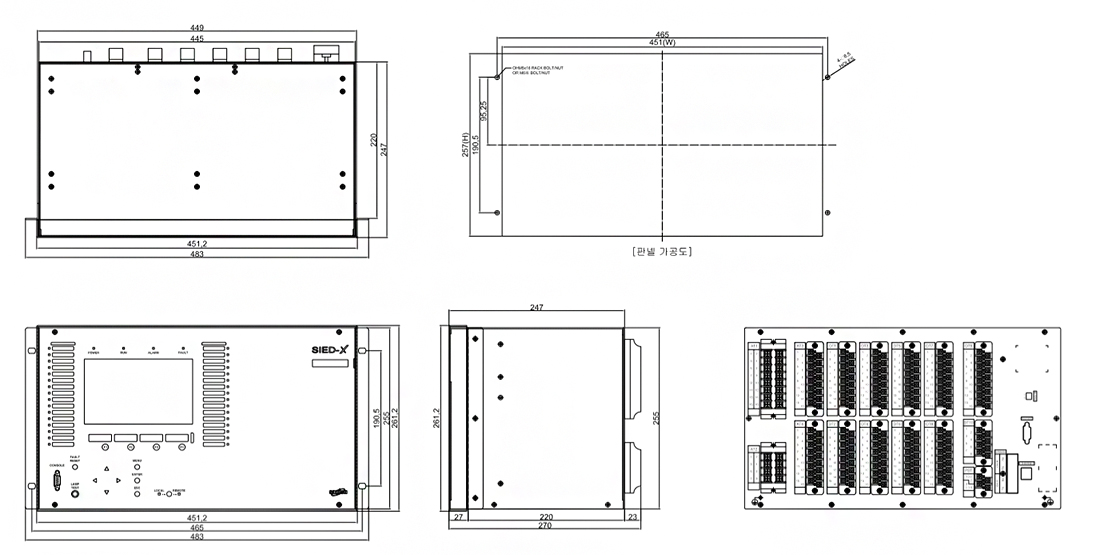

외형치수
