변압기 제어/감시 IED(STC-K120)

변압기 제어/감시 IED(STC-K120)

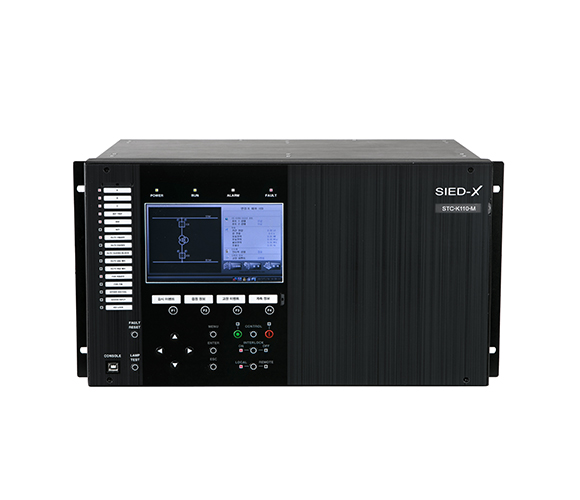

IED 전체보기

154kV 주변압기의 현장 제어반에 설치되는 IED
주변압기의 보호를 위한 제어 IED 및 BANK별 감시(제어) IED로 사용
OLTC 및 냉각장치에 대한 감시 및 제어용 입출력 접점 제공
감시/계측/제어/인터록 기능 적용
터치 스크린이 구비된 7인치 TFT LCD 적용

주요 기능

  • 주변압기 제어 기능
  • 주변압기 BANK별 현장 감시(제어) 기능
  • 감시/계측/제어/인터록 기능
  • 자동 상시감시 기능
  • IEC 61850 Station Bus Interface
  • 현장/원격 접속을 위한 시리얼/Ethernet 통신 기능
  • 사용자 설정이 가능한 DI, DO, LED 및 function key 제공

일반 사양

구분 항목 사양
사용조건 주위온도 -25℃ ~ +55℃
상대습도 10% ~ 100%
표고 1,500m 이하
정격 주파수 60Hz
전압 상전압 : 110/√3V, 선간전압 : 110V
전류 5A
전원 DC 125V(90~140V)
제품외형 치수 445 x 255 x 247mm (W x H x D)
형태 Stand-Alone Type
무게 9.5kg 미만
재질 알루미늄

하드웨어 사양

구분 사양 비고
통신 포트 Ethernet 100Base-FX, 2채널 IEC 61850
100Base-T, 1채널 TCP/IP
RS-232 Serial 9pin (Male-Type), 2 포트 운영소프트웨어, 예비용
시각 동기 IRIG-B 120 or SNTP
접점 입력 48포인트
접점 출력 28포인트
CT 4채널
PT 5채널
AI 4~20mA DC : 10 채널
RTD : 12 채널
디스플레이 TFT Color Graphic LCD 7" (800 x 480)
버튼 18개
LED 42개

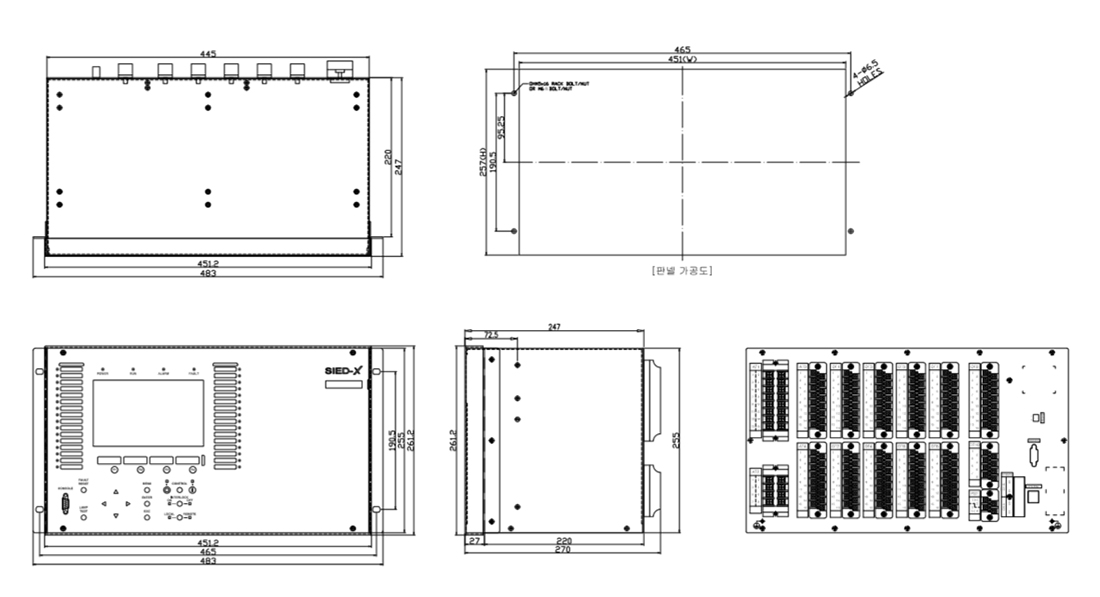

외형치수
