모선 보호용 IED(STP-K120)

모선 보호용 IED(STP-K120)

IED 전체보기

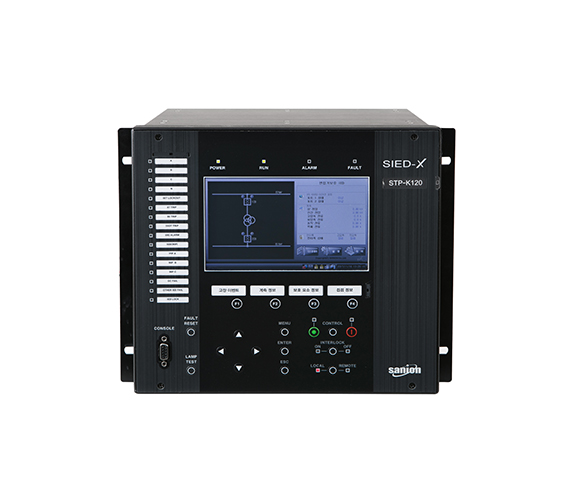

345kV 모선에 발생한 고장를 감지하고 고장 발생 모선을 신속히 분리함으로써 전력 계통 설비를 보호합니다. 터치스크린이 구비된 7” TFT LCD를 이용한 편리한 사용자 인터페이스 제공합니다.

주요 특징

  • 모선에 연결된 전 회선 전류의 벡터합을 이용하는 전압차동보호 기능
  • 비선형 저항체를 통한 전압차동보호 (High Impedance Differential Protection)
  • 저전압 기반 고장 검출 요소(UV/UVS/UVD)
  • CT Failure 검출 및 알람 발생
  • PT Failure 검출 및 알람 발생
  • 상시감시 결과에 의한 계전기 동작 잠금 및 알람 발생

일반 사양

구분 항목 사양
사용조건 주위온도 -25℃ ~ +55℃
상대습도 10% ~ 90%
표고 1,500m 이하
정격 주파수 60Hz
전류 5A
전압 115/√3 V
전원 DC 125V (90~140V)
보조전원 단상 220V
제품외형 크기 280 x 255 x 247mm (W x H x D)
형태 Stand-Alone Type
무게 8.0kg 미만
재질 알루미늄

하드웨어 사양

구분 사양 비고
통신 포트 Ethernet 100Base-FX, 2채널
커넥터 : ST타입, Multi-mode, 1310nm		 IEC 61850
100Base-T, 1채널, Twisted-pair TCP/IP
Console(전면) Serial 9pin (Male-Type) 1 포트 운영 소프트웨어
시각 동기 IRIG-B 120 or SNTP
Console(후면) Serial 9pin (Male-Type) 1 포트 예비
접점 입력 24포인트
접점 출력 28포인트
CT 8채널
PT 5채널
디스플레이 TFT Color Graphic LCD 7" (800 x 400)
버튼 18개
LED 26개

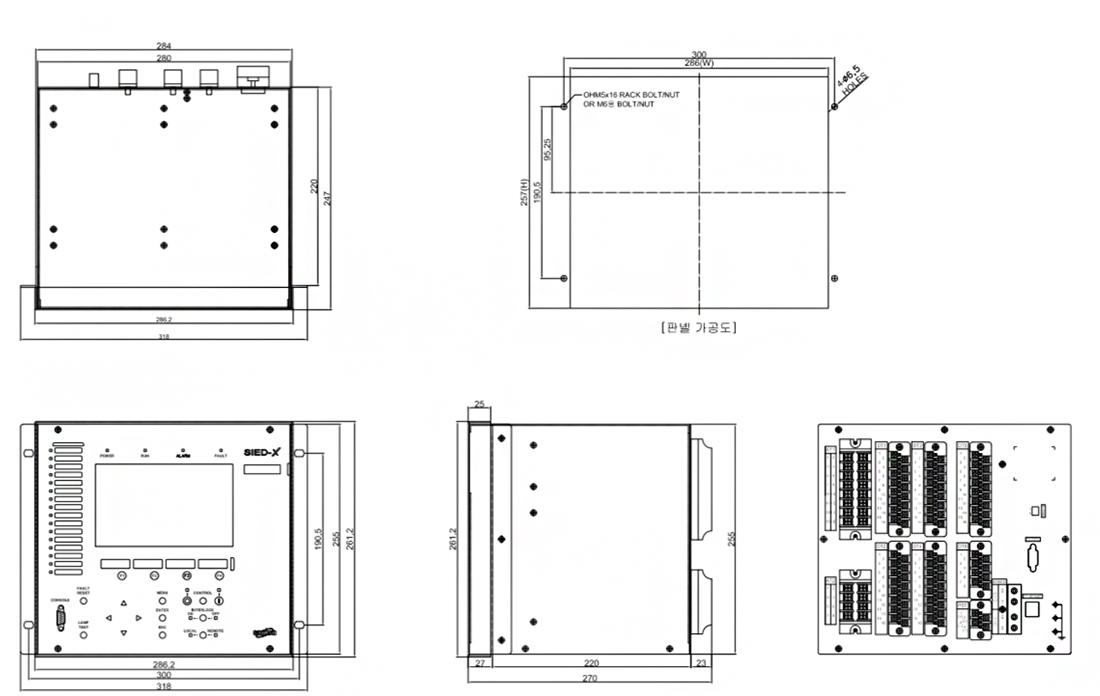

외형치수
