송전선로 보호용 IED(SLP-K310)

송전선로 보호용 IED(SLP-K310)

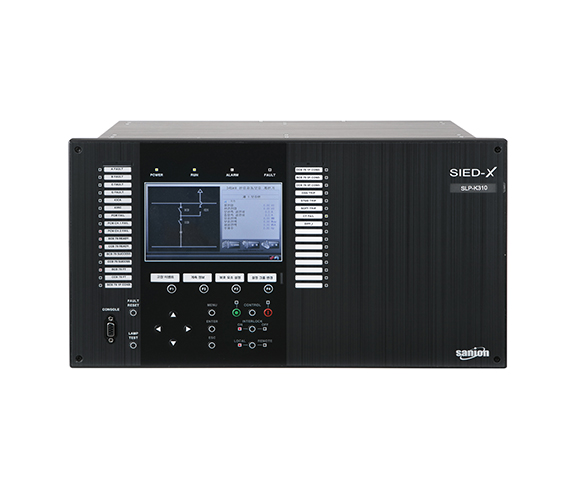

IED 전체보기

특징

  • 전류차동보호 IED
  • 거리보호 IED
  • PCM 광 통신 연결
  • 고장이벤트 및 고장파형저장
  • 7inch TOUCH LCD 적용
  • 간편한 변전소 단선도 구성
  • 운영자에 따른 LED 설정 가능

전류차동보호 IED

  • 양단간의 전류차를 이용한 87 및 87G 보호 기능 지원
  • IEEE C37.94/ITU G.703 규격을 만족하는 64kbps PCM 통신
  • 안정적인 PCM 통신을 위한 상시 이중 통신방식 및 통신 불량 검출기능 지원
  • 변전소 전류에 대한 Phasor를 계산하여 변전소 양단간의 전류차를 계산
  • 송전선로의 선로와 대지 간의 Capacitance 효과에 의한 전류 손실에 대해 충전전류 보상
  • 고장점 표정 기능 지원
  • 재폐로 기능 지원

거리보호 IED

  • 임피던스 계산을 이용한 21S 및 21G 보호 기능지원
  • 고장에 강인한 Polarizing 전압을 사용하여 고장 방향 판단
  • 21S/21G별 Zone 1, 2, 3 보호 영역 지원
  • Zone 1을 위한 별도 고장 상판별 로직을 통한 Overreach 현상 방지
  • 각 Zone 및 상별 고장 판단 결과를 종합하여 지락/단락 고장 판별
  • 고장점 표정 기능 지원
  • 주보호 기능 정지 상태에서 Zone 1 순시 트립 발생 시 재폐로 기능 지원

일반 사양

구분 항목 사양
사용조건 주위온도 -25℃ ~ +55℃
상대습도 10% ~ 90%
표고 1,500m 이하
정격 주파수 60Hz
전압 상전압 : 115/√3V, 선간전압 : 115V
전류 5A
전원 DC 125V (90~140V)
제품외형 크기 445 x 255 x 247mm (W x H x D)
형태 Stand-Alone Type
무게 10kg 미만
재질 알루미늄

하드웨어 사양

구분 사양 비고
통신 포트 Ethernet 100Base-T, 1채널, Twisted-pair 운영 S/W
(TCP/IP)
RS-232 Male-Type(Serial 9pin) 2 채널 운용 S/W
예비
IEEE C37.94(ITU G.703) 2 채널, ST타입 커넥터(옵션, 외장 모듈 사용) PCM
시각 동기 IRIG-B120
DI 24포인트
DO 48포인트
CT 전류차동보호 IED 8 채널 / 거리보호 IED 4 채널
PT 전류차동보호 IED 5 채널 / 거리보호 IED 3 채널
버튼 18개
LED 42 개
LCD 7" Color TFT-LCD 800x480

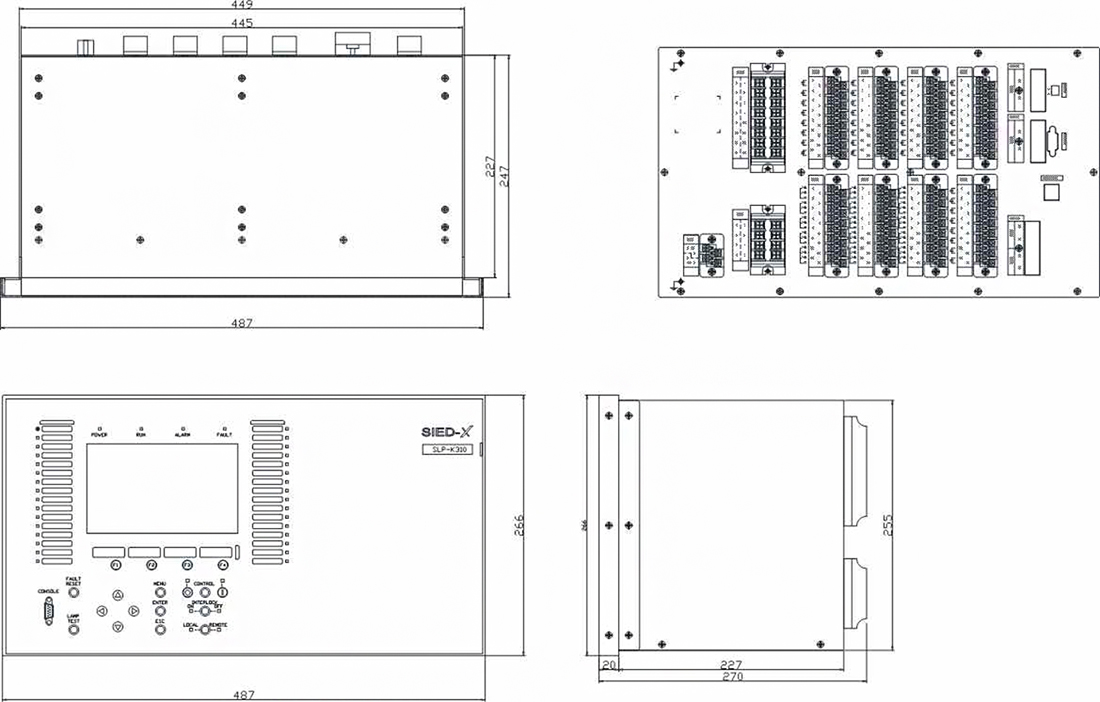

외형치수
