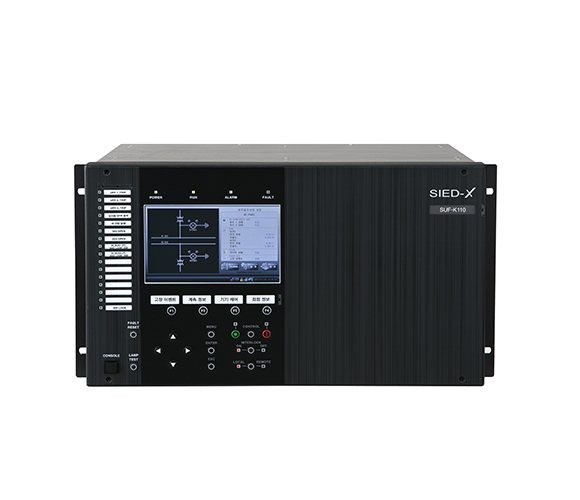

저주파수 보호 IED(SUF-K110)

저주파수 보호 IED(SUF-K110)

IED 전체보기

Switching Device에 대한 제어 및 인터락 기능 제공
170kV GIS PT&ES Bay에 사용
Trip Logic 및 Control Logic 구성 기능
PC S/W를 통한 단선도 편집 기능 지원
1ms 해상도의 Event 저장 (고장, 감시, 알람 등)
IEEE C37.111 COMTRADE 포멧의 고장파형 저장
주기적인 자동상시감시 기능 제공

주요 기능

  • 8-Step 저주파수 보호 (정한시 특성 지원)
  • 주파수 검출을 위한 모선 자동 선택 기능 지원
  • ½ Cycle의 빠른 주파수 계측 기능
  • 오차범위 ±5mHz 미만의 정밀 주파수 계측
  • 각 모선별, 상별 저전압 보호 (순시 및 정한시 동작 및 복귀 특성 지원)

일반 사양

구분 항목 사양
사용조건 주위온도 -25℃ ~ +55℃
상대습도 10% ~ 100%
표고 1,500m 이하
정격 주파수 60Hz
전압 상전압 : 110/√3V, 선간전압 : 110V
전원 DC 125V(90~140V)
제품외형 치수 445 x 255 x 247mm (W x H x D)
형태 Stand-Alone Type
무게 9.5kg 미만
재질 알루미늄

하드웨어 사양

구분 사양 비고
통신 포트 Ethernet 100Base-FX, 2채널 IEC 61850
100Base-T, 1채널 TCP/IP
USB B-Type 1채널 Wired-X
시각 동기 IRIG-B 120 or SNTP
RS-232 D-SUB 9pin (Male-Type), 1 포트 개발용
접점 입력 64포인트
접점 출력 28포인트
PT 8채널
AI 2채널
디스플레이 TFT Color Graphic LCD 7" (800 x 480)
버튼 18개
LED 26개

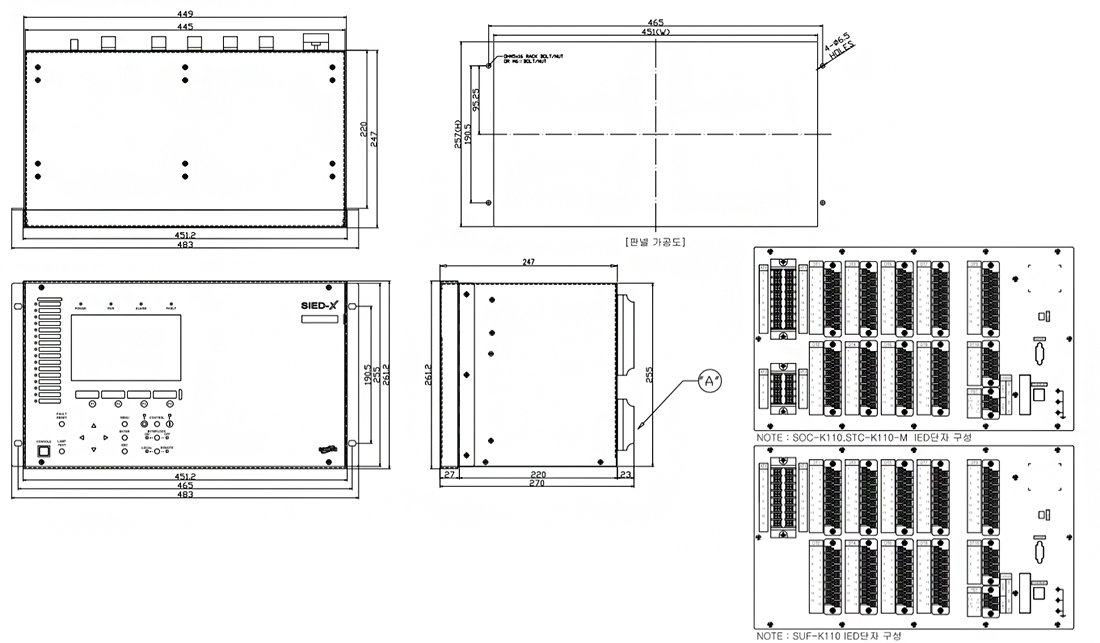

외형치수
