모선보호반

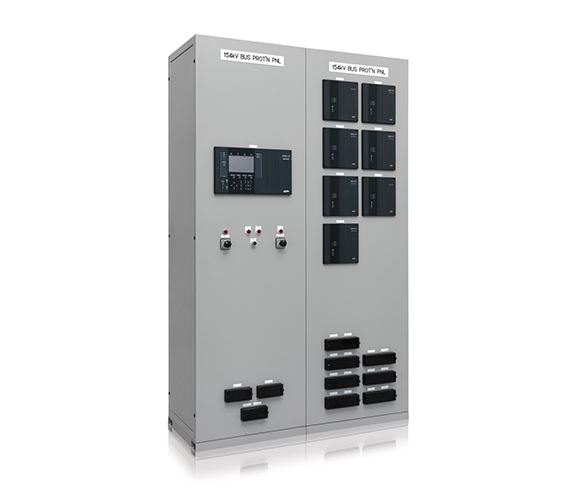

모선 보호반

순수 국내 기술로 개발/제작된 154kV 모선 보호반은 모선에 연결된 회선의 전류 및 CB, DS 등의 상태 정보를 감시하는 BU(Bay Unit)와, BU로부터 수집되는 전류 및 CB, DS 등의 상태정보를 이용하여 전류차동보호 기능을 수행하는 CU(Central Unit)로 구성됩니다. 또한 CU는 양모선 전압을 계측하여 고장검출 요소로 사용합니다.

모선 보호반의 정의

  • 모선은 변전소 내부에 구성되는 전력계통 설비 중 하나로써, 다수의 송전선로 및 변압기 Bank 등이 연결되어 전력을 집중시켰다가 다시 분배하는 역할을 하는 중요 설비입니다. 모선 고장 발생 시 고장 전류가 매우 크고, 고장 시 대응이 늦으면 변전소 전체의 고장으로 파급될 수 있습니다.

    모선 구조는 단모선(Radial Bus), 환상모선(Ring Bus), 2중모선(Double Bus)등 다양하지만 높은 신뢰도 및 정전시간 단축, 유지보수성이 뛰어난 2중모선이 가장 많이 사용되는 방식입니다. 특히 345kV급에서는 모선과 모선 사이에 3개의 차단기가 배치되는 1.5CB 구조를 채용하고 있습니다. 154kV 모선 보호반은 2중 모선 구조에서 매우 빠르고 정확하게 고장을 판단하고, 고장 구간을 분리시켜 안전하게 모선을 보호할 수 있도록 전류차동보호 기능을 제공합니다.

    2중모선에 대해 모선 각각을 분리하여 보호하는 분할보호(Zone1/Zone2)와 2중모선 전체를 하나의 모선으로 간주하여 보호하는 일괄보호(Zone Check)로 구분하며, 분할보호와 일괄보호가 모두 고장을 검출해야 최종 고장으로 판단합니다.

주요 기능

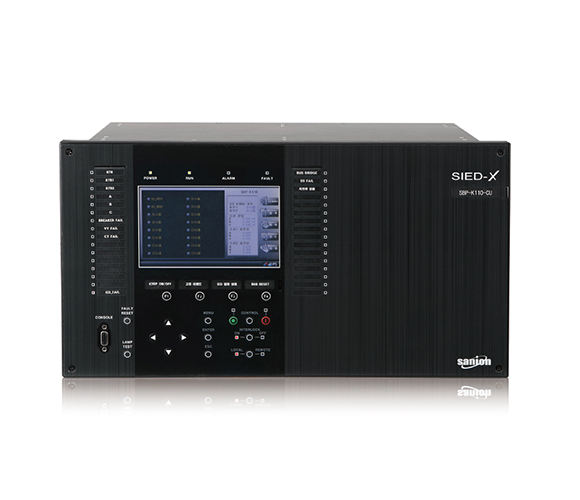

  • Central Unit(SBP-K110-CU) 주요 기능
    • 상별 전류차동보호(87B)기능
    • 저전압 기반 고장검출 기능(UV/UVS/UVD)
    • 차단기 동작 실패에 대한 보호 기능(50BF)제공
    • CT 및 PT Failure 검출 및 경보 발생 기능
    • 외부고장 시 CT포화로 인한 오동작 방지 기능
    • DS상태 판단에 의한 양모선 운전(Bus Bridge)및 이상 시 경보 발생
    • CT비 자동 보상 기능
    • 고속 시리얼 통신(1Gbps, Fiber Optic)을 이용한 BU와의 통신 기능
    • IEC 61850 통신 기능
    • 자동 상시감시 기능 제공

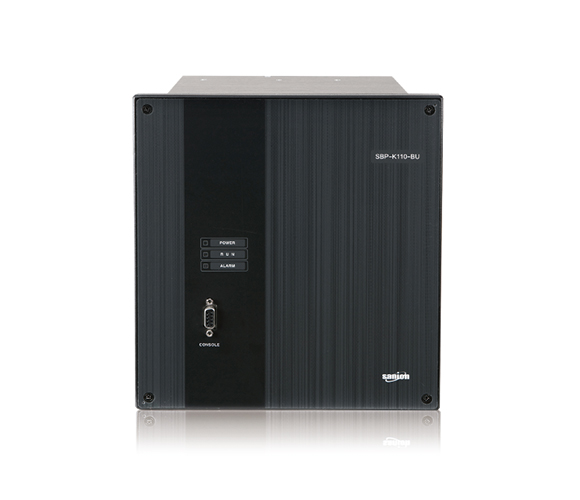

  • Bay Unit(SBP-K110-BU) 주요 기능
    • 2개 회선에 대한 전류 계측 및 CB, DS, BFI 상태 감시 기능
    • 고속 시리얼 통신(1Gbps, Fiber Optic)을 이용한 CU와의 통신 기능
    • 자동 상시감시 기능 제공

사양

구분 항목 사양
SBP-K110-CU SBP-K110-BU
정격 입력전원 DC 90~140[V],60Hz DC 90~140[V],60Hz
정격 전압(PT) 110/√3[V] -
정격 전류(CT) - 5[A]
디지털 출력 10[A] : 250VAC
24 포인트		 10[A] : 250VAC
14 포인트
디지털 입력 DC 70 ~ 150[V]
24 포인트		 DC 70 ~ 150[V]
24 포인트
통신 통신포트 RS-232, Ethernet, Fiber Optic RS-232, Fiber Optic
프로토콜 IEC61850, TCP/IP -
시각동기 IRIG-B, SNTP -
