1.5CB 차단기 동작실패 보호용 IED(STP-K120)

1.5CB 차단기 동작실패 보호용 IED(STP-K120)

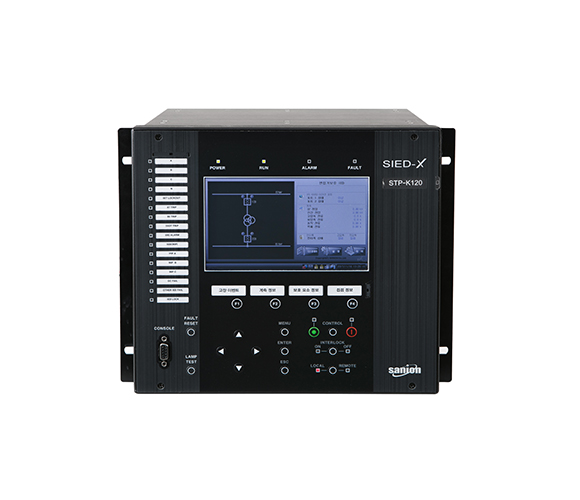

IED 전체보기

주요 기능

  • 각 상별 2단계 과전류 검출 기능
  • 각 상별 및 3상 일괄 보호계전기 트립 신호 접점 수신 기능
  • 동작 타이머 설정 기능
  • 자동 상시감시 기능

일반 사양

구분 항목 사양 비고
사용조건 주위온도 -25℃ ~ +55℃
상대습도 10% ~ 90%
표고 1,500m 이하
정격 주파수 60Hz
전류 5A
전원 DC 125V (90~140V)
보조전원 단상 220V
제품외형 크기 280 x 255 x 247mm (W x H x D)
형태 Stand-Alone Type
무게 8.0kg 미만
재질 알루미늄

하드웨어 사양

구분 사양 비고
통신 포트 Ethernet 100Base-FX, 2채널
커넥터 : ST타입, Multi-mode, 1310nm		 IEC 61850
100Base-T, 1채널, Twisted-pair TCP/IP
Console(전면) Serial 9pin (Male-Type) 1 포트 운영소프트웨어
시각 동기 IRIG-B120 or SNTP
Console(후면) Serial 9pin (Male-Type) 1 포트 예비
접점 입력 24포인트
접점 출력 28포인트
CT 3채널
디스플레이 TFT Color Graphic LCD 7" (800 x 400)
버튼 18개
LED 26개

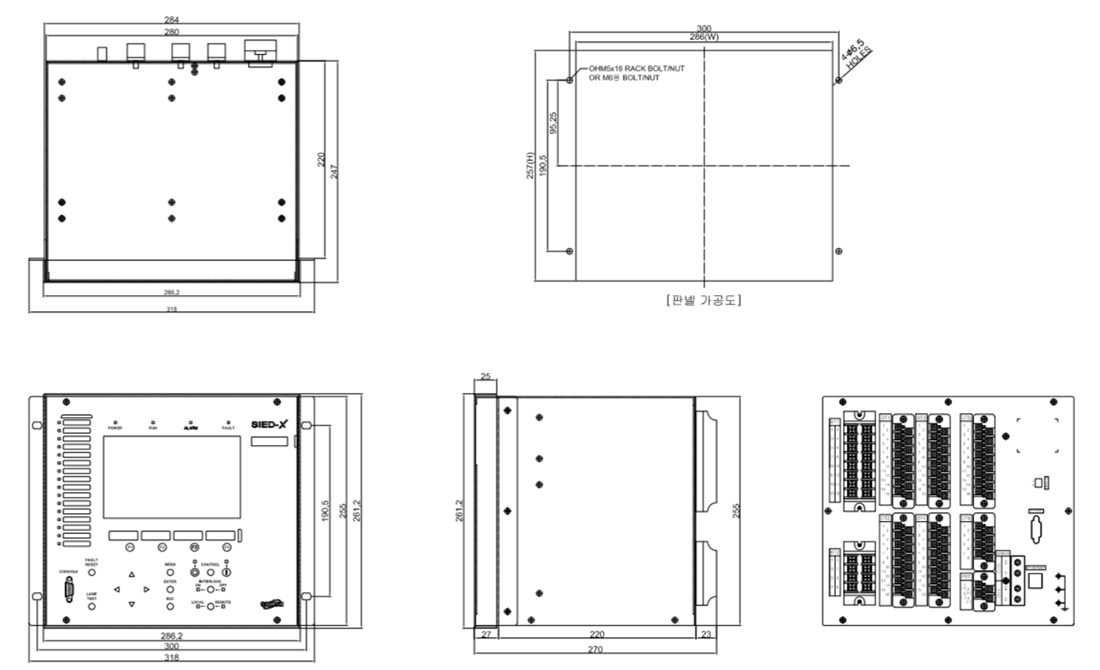

외형치수
