송전선로 보호반

송전선로는 발전기에서 생산된 전력을 소비자에게 전송하기 위해 사용되는 전력계통 설비 중 하나입니다.

송전선로는 주로 변전소와 변전소를 연결하는 역할을 하게 되는데, 그 특성상 길이가 수십km에 이르고 자연환경에 노출되어 있는 경우가 대부분이기 때문에, 비바람이나 번개와 같은 자연적인 요인에 의해 고장이 발생할 가능성이 높고, 따라서 다른 전력설비에 비해 고장 발생빈도가 매우 높습니다.

송전선로는 전력을 수송하는 역할을 할 뿐만 아니라, 고장 시 전력조류 변화에 따라 계통 안정도에 미치는 영향이 크기 때문에, 신뢰성 있는 보호 기능을 적용할 필요가 있습니다. 또한, 송전선로는 변전소에서 다음 변전소, 그리고 그 다음 변전소로 계속 연결되는 구조를 가지고 있기 때문에, 보호 기능의 관점에서 보면 일단 보호 대상 송전선로 구간을 명확히 보호할 수 있는 기능을 주보호로써 적용하고, 설정에 따라 다음 또는 그 다음 송전선로 구간까지도 보호할 수 있는 기능을 후비보호로써 적용하는 것이 타당합니다.

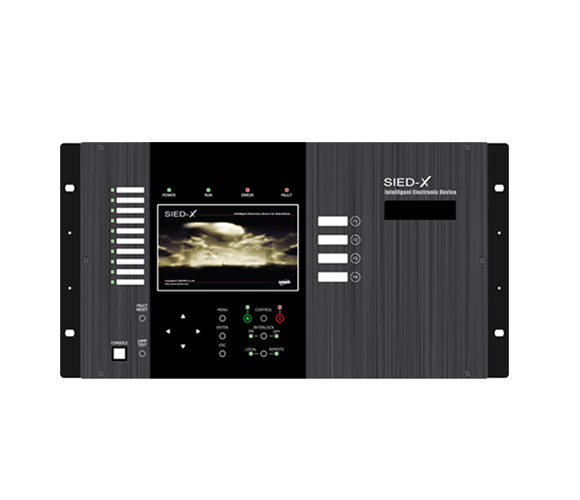

송전선로 보호용 IED

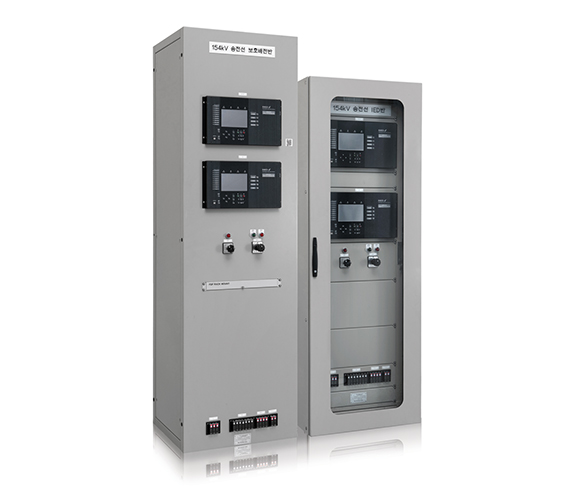

  • 154kV 송전선로 보호반은 PCM 통신 기반의 전류차동보호 방식(87L)을 주보호 기능으로, 3단계 거리보호 방식(21G, 21S)을 후비보호 기능으로 적용하고 있습니다. 그리고 고속도 1회 재폐로 기능(79)을 주보호용 전류차동보호계전기에서 동작시킵니다.

단거리 송전선로 보호용 IED

  • 도시 지역의 송전선로는 그 지역의 특성 상 지중화되고, 따라서 송전선로의 길이는 단거리화될 수 밖에 없습니다. 이러한 단거리 송전선로의 경우에는 임피던스를 이용하는 거리보호 방식에 대한 신뢰성이 저하될 수 있습니다. 따라서, 단거리 송전선로 보호에서는 후비보호 기능으로 거리보호 기능과 전류차동보호 기능을 병행하는 방식을 채택하고 있습니다. 즉, 154kV 단거리 송전선로 보호반은 PCM 통신 기반의 전류차동보호 방식(87L)을 주보호 기능으로, 동일한 전류차동보호 방식과 함께 3단계 거리보호 방식(21G, 21S)을 후비보호 기능으로 적용하고 있습니다. 고속도 1회 재폐로 기능(79)은 154kV 송전선로 보호반과 마찬가지로 주보호용 전류차동보호계전기에서 동작시킵니다.

송전선로 보호용 IED

  • 345kV 송전선로 보호반의 주보호 및 후비보호 기능은 154kV 송전선로 보호반과 기본적으로 동일하나, A/B/C상에 대해 각 상별로 차단이 가능한 차단기의 특성을 고려하여, 고장의 종류에 따라 단상 또는 3상 차단을 수행하는 기능을 가지고 있습니다. 그리고 154kV급과 비교하여 송전선로의 중요성이 매우 높기 때문에, 동일한 보호 기능을 가진 보호반을 2계열로 구성하여 보호 동작의 신뢰성을 확보합니다. 고속도 1회 재폐로 기능(79)은 154kV 송전선로 보호반과 마찬가지로 주보호용 전류차동보호계전기에서 동작시키는데, 제1계열과 제2계열 중 어느 한 쪽에서 동작하게 됩니다.

사양

구분 항목 사양
SLP-K120 SLP-K140 SLP-K310
정격 입력전원 DC 90~140[V],60Hz DC 90~140[V],60Hz DC 90~140[V],60Hz
정격 전압(PT) 110/√3[V] 110/√3[V] 115/√3[V]
정격 전류(CT) 5[A] 5[A] 5[A]
디지털 출력 10[A] : 250VAC
24 포인트		 10[A] : 250VAC
32 포인트		 10[A] : 250VAC
48 포인트
디지털 입력 DC 70 ~ 150[V]
40 포인트		 DC 70 ~ 150[V]
36 포인트		 DC 70 ~ 150[V]
24 포인트
통신 통신포트 RS-232, Ethernet, Fiber Optic RS-232, Ethernet, Fiber Optic RS-232, Ethernet, Fiber Optic
프로토콜 IEC61850, TCP/IP, IEEE C37.94 IEC61850, TCP/IP, IEEE C37.94 TCP/IP, IEEE C37.94
시각동기 IRIG-B, SNTP IRIG-B, SNTP IRIG-B

주요 기능

  • 전류차동보호 IED(SLP-Kxxx_87) 주요 기능
    • 상별 전류차동보호(87L) 기능
    • 고저항 지락고장 검출을 위한 고감도 영상전류차동보호기능
    • 저전압 및 과전류 기반 고장검출 기능(UV/UVS/UVD, OC/OCD/OCG, OVG)
    • 고속도 1회 자동 재폐로(79) 기능 (SLP-K310 : 1상/3상 차단 및 재폐로 적용)
    • 편단 트립 방지를 위한 트립 정보 상대단 전송 기능
    • 차단기 실패 보호를 위한 전송 트립(DTT) 기능 (SLP-K310)
    • 선로 충전전류 보상
    • STUB 보호 트립 및 SOTF 보호 트립 지원(SLP-K310)
    • 동기탈조 검출기능 지원(SLP-K310)
    • CT 및 PT Failure 검출 기능
    • CT 포화로 인한 오동작에 대비하기 위한 외부고장 검출
    • 송전선로 양 단 CT비 자동보상 기능
    • 원거리 고속 PCM통신을 위한 IEEE C37.94 규격 적용
    • 통신 신뢰성을 위한 통신회선 이중화 적용
    • IEC 61850 통신 기능
  • 거리보호 IED(SLP-Kxxx_21) 주요 기능
    • 사변형 특성의 3단계(Zone) 거리보호(21) 기능 (SLP-K310: 가공 송전선로 구간 검출용 Zone 4 적용)
    • 과전류 기반 고장검출 기능(OC/OCD/OCG)
    • 저전압 고장검출 기능(UV/UVS/UVD) (SLP-K310)
    • Zone 1/2용 영상전류 보상 및 Zone 3용 영상전류 보상 구분 적용
    • 중부하 동작 방지 및 오버리치 방지 로직 적용
    • 전력동요 검출에 의한 각 Zone별 트립 동작 저지 기능 지원
    • 동기탈조 검출 기능 지원(SLP-K310)
    • STUB 보호 트립 및 SOTF 보호 트립 지원(SLP-K310)
    • 역상과전류 및 영상과전압 검출을 이용한 선로 단선 고장 검출
    • PT Failure 검출, CT Failure 검출(SLP-K310)
    • IEC 61850 통신 기능
