전력동요기록기능부 고장기록장치용 IED(SPR-K010)

전력동요기록기능부 고장기록장치용 IED(SPR-K010)

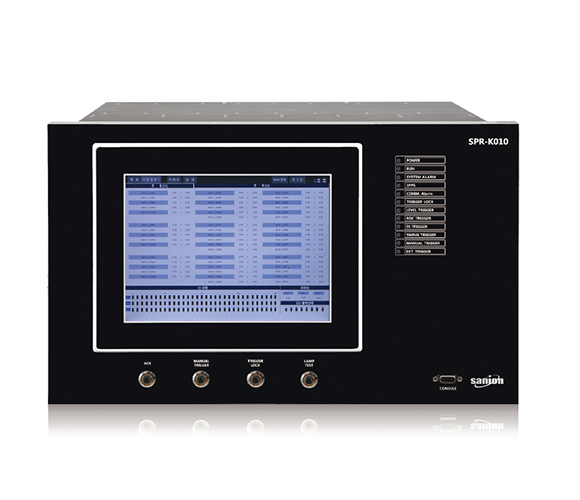

IED 전체보기

주요 기능

  • 높은 샘플링 주파수(7680Hz)를 이용한 고정밀 계측 데이터 제공
  • 전력 계통의 이벤트 발생 감지를 위한 다양한 기동 조건 제공
  • 상하한 기동/변화율 기동(전압,전류,주파수,전력) : 접점 기동(DI 입력) / 전력 동요 기동(전력) / 수동기동 / 자동기동
  • 48개의 Analog 채널(전압 12, 전류 36), 96개의 Digital 채널 제공
  • 이벤트 기록 데이터의 IEEE C37.111 COMTRADE 포맷 저장
  • 이벤트 데이터의 수동 전송 및 자동 전송 기능
  • 고장점 표정 기능
  • IRIG-B 시각동기 기능
  • IEEE C37.118 규격에 따른 Synchro-phasor 전송 기능
  • 자동 상시감시 기능

일반 사양

구분 항목 사양 비고
사용조건 주위온도 -25℃ ~ +55℃
상대습도 10% ~ 90%
표고 1,500m 이하
정격 주파수 60Hz
PT 2차 전압 선간 전압 : 115V, 상 전압 : 115V/√3
CT 2차 전류 5A
DC 전원전압 DC 125V (90~140V)
제품외형 크기 490.5 x 306.5 x 288.5mm (W x H x D)
형태 Stand-Alone Type
무게 18kg 미만
재질 알루미늄

하드웨어 사양

구분 사양 비고
통신 포트 Ethernet PHY1 100Base-T, 1채널, Twisted-pair 원격서버/운영소프트웨어
100Base-T, 1채널, Twisted-pair 데이터 수집용 서버
PHY2 100Base-T, 1채널, Twisted-pair C37.118
Console(전면) Serial 9pin (Male-Type) 1 포트 운영소프트웨어
시각 동기 IRIG-B120
접점 입력 96 포인트 (External Trigger 입력용 1포인트 포함)
접점 출력 8 포인트 (a접점 : 6포인트, b접점 : 2포인트)
CT 36채널
PT 12채널
디스플레이 10.4" Color TFT-LCD (1024×768)
버튼 4개
LED 12개

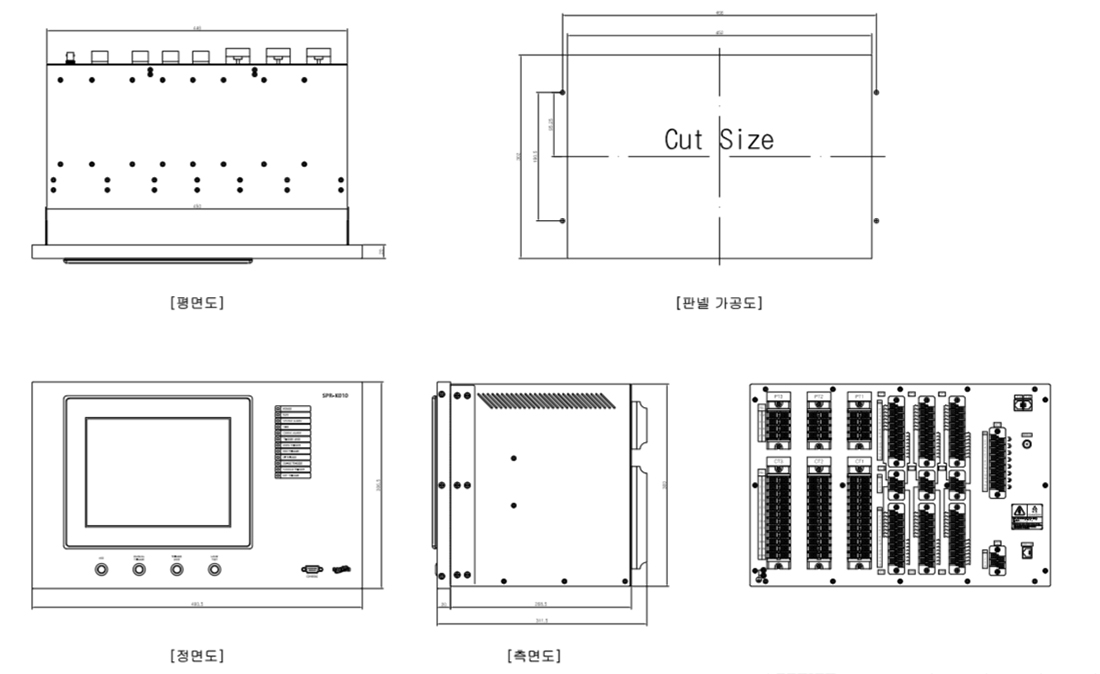

외형치수
