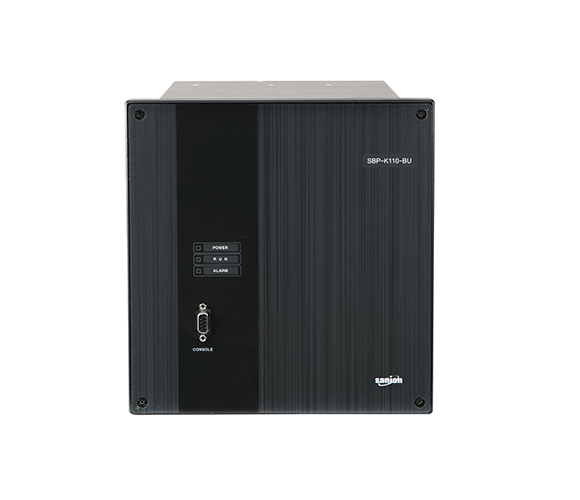

모선 보호용 IED(SBP-K110-BU)

모선 보호용 IED(SBP-K110-BU)

IED 전체보기(표)

주요 기능

  • 2개 회선에 대한 전류 계측 및 CB, DS, BFI 상태 감시 기능 고속 시리얼 통신(1Gbps, Fiber Optic)을 이용한 CU와의 통신 기능 자기 상시감시 기능 제공

일반 사양

구분 항목 사양 비고
사용조건 주위온도 -25℃ ~ +55℃
상대습도 10% ~ 90%
표고 1,500m 이하
정격 주파수 60Hz
전류 5A
전원 DC 125V (90~140V)
제품외형 크기 230 x 240 x 195mm (W x H x D)
형태 Stand-Alone Type
무게 5kg 미만
재질 알루미늄

하드웨어 사양

구분 사양 비고
통신 포트 RS-232 Female-Type D-SUB 9pin 1채널 예비
광포트 1Gbps, 1채널 (max 16채널)
커넥터 : LC타입, Multi-mode, 850nm		 CU통신
DI 24포인트
DO 14포인트
CT 6채널
LED 3개

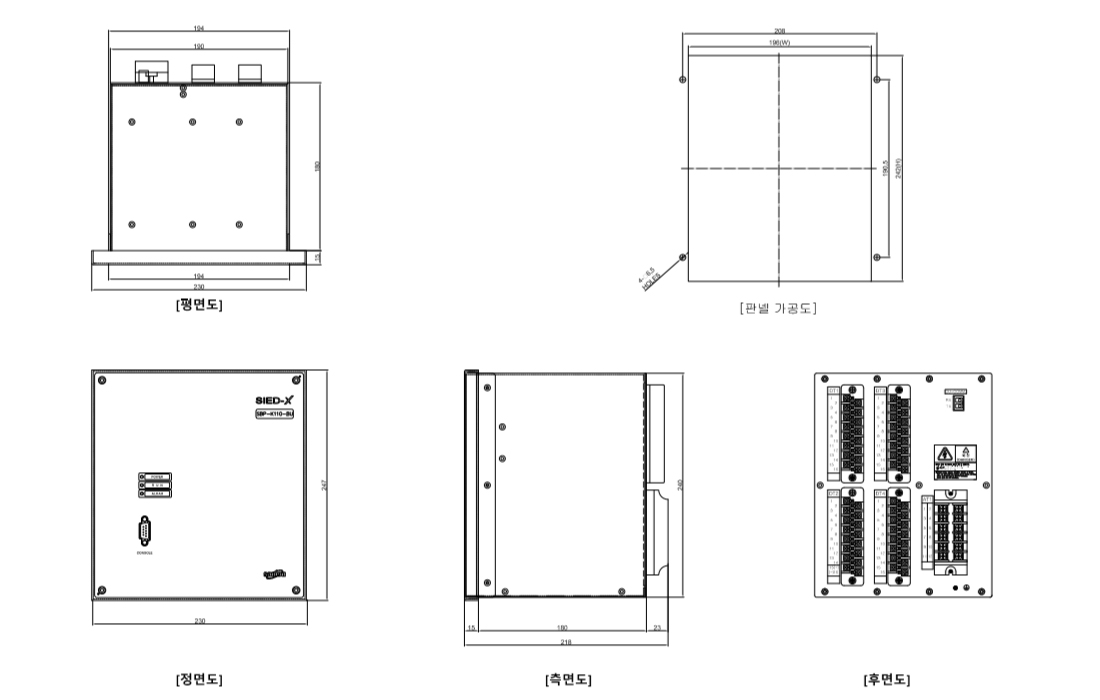

외형치수
