배전자동화

지중용 단말장치

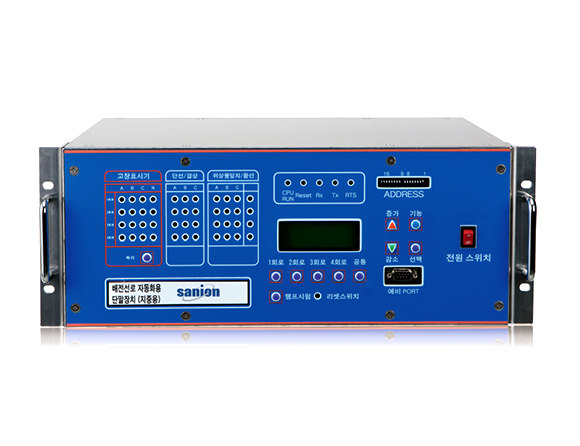

지중형 FRTU(Feeder Remote Terminal Unit)

22.9kV V-Y 지중 배전선로에 설치하여 사용합니다.
선로고장 정보의 실시간 감시를 통한 고장발생 시 고장구간 확인시간 단축, 원격제어를 통한 고장구간 분리 및 복구 수행을 통한 정전구역 최소화 및 정전시간 단축, 배전선로 데이터 관리를 통한 전력을 품질 향상시킵니다.

사용 목적

  • 배전선로 데이터 취득을 통한 선로 고장 정보확인,원격 제어를 통한 고장구간 분리 및 복구

주요기능 및 특징

  • 지중용 선로 구축 시 사용 (22.9/13.2kV)
  • 1~4회로 구성
  • 설치 위치 : 가스 개폐기(SF6 가스)
  • 배전선로 데이터 취득(전류,전압,역률,유효/무효/피상전력)
  • 선로 고장정보 발생(순간/일시고장)
  • Fault Indicator 내장
  • 개폐기 및 제어함에 대한 상태감시
  • 원격제어(Open, Close)
  • DNP 프로토콜 기반의 상위장치와의 데이터 통신
  • 현장 및 원격 설정 지원
  • 자기진단 기능을 통한 감시
  • 선로 이벤트 관리

계측

  • 넓은 계측 범위와 다양한 계측 항목
  • 1~4 회로별 계측 기능
  • 전압 : 정격전압 AC4V (13.2kV), 입력범위(Range : 0 ~ 8V RMS)
  • 전류 : CT 입력비(1000:1A), 입력범위(Range : 0 ~ 12.5A RMS)
  • 계측 분해능 : 16BIT, 24 Sampling/Cycle
  • Analog Low Pass Filter 및 Digital Filter 내장
  • 내부 온도 계측

상태/제어

  • 다양한 상태/제어 항목
  • 1~4 회로별 상태/제어 기능
  • 상태 감시 포인트 : 32포인트
    • 5V Driving Contact
    • 10ms 이내 분해능
  • 제어 감시 포인트 : 22포인트
    • Dry Contact
    • SBO & CBO 기능으로 오동작 방지
  • 열림/닫힘, 잠금/풀림, 충전부 및 축전지 불량
  • 현장/원격, 본체잠금, 외부전원 상실, DOOR 열림
  • 축전지 과방전, 축전지 시험, 가스압력 저하

사양

구분 항목 사양
정격 정격주파수 60Hz
정격 전압(PT) 1V ~ 6V(±3%)
Over Voltage : 25% ~ 150% 연속
정격 전류(CT) 0.003 ~ 0.400A(±1A 또는 ±3%)
0.401 ~ 10.000A(±3%)
Over Current : 0 ~ 400% 연속, 400% ~ 2500% 1s
통신 주장치 통신용 포트 DNP 3.0 프로토콜, 2선식/4선식, RS232C, 1200~38400bps, D-SUB 9pin
CONSOLE PORT(유지보수용) PC S/W, RS232C, 115200bps, D-SUB 9pin, Male
사용온도 최고 70도~ 최저 -30도
표고 1,000m 이하
전원 입력전원 DC 24V (21~29V)
소비전력 25W 이하
외형 형태 지중형
무게 7.5kg
재질 알루미늄
표시장치 LCD, 4Line, 20 Character

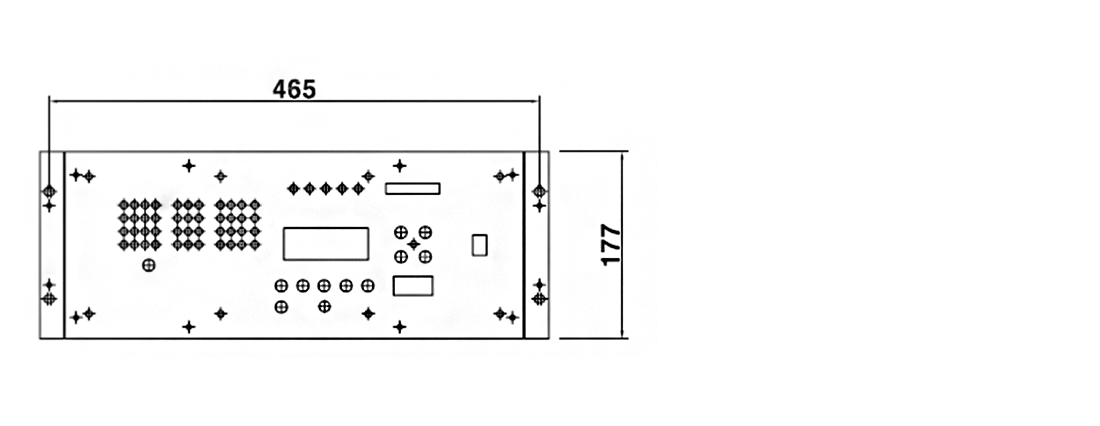

외형 및 치부 치수
