변압기 보호반

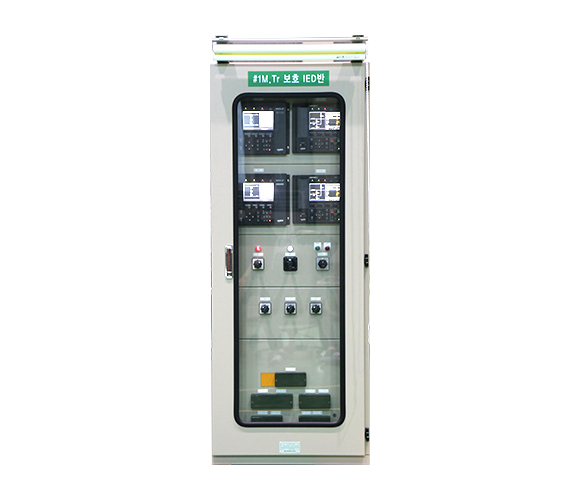

변압기 보호반

발전기에서 생산된 전력은 전력계통 설비를 통해 전력 수요자에게 공급되는데 이 과정에서의 전력 전송 효율은 경제성과 직결되므로 매우 중요합니다.

전력 전송 효율을 높이기 위해서 발전기에서 생산된 전력은 전압을 올리는 승압 과정을 거쳐 송전선로를 통해 송전되고, 송전 과정에서는 전압을 내리는 강압 과정을 거쳐 수전단으로 공급됩니다.
이러한 승압 및 강압 과정은 전력용 변압기를 통해 이루어지며, 따라서 전력용 변압기는 전력 전송의 효율 및 안전성을 좌우하는 중요한 설비입니다. 또한 전력용 변압기는 매우 고가의 전력계통 설비로써, 중대 고장 발생시 보수를 위해 많은 시간과 비용이 필요합니다. 따라서 전력용 변압기는 고속의 신뢰성 높은 보호 기능을 필요로 합니다.

정상 상태에서의 변압기는 1차측과 2차측 양단의 용량이 같으므로, 이 원리를 이용한 전류비율차동보호 기능이 주보호로 사용됩니다. 그리고 변압기의 1차측 및 2차측 각각에 대해서는 과전류 기능이 후비보호로 사용됩니다.
또한 지락고장 전류를 제한하기 위해 변압기 2차측에 NGR(Neutral Grounding Reactor)이 적용되는 경우에는 NGR을 보호하기 위한 영상과전압 보호 기능이 적용됩니다.

주요 기능

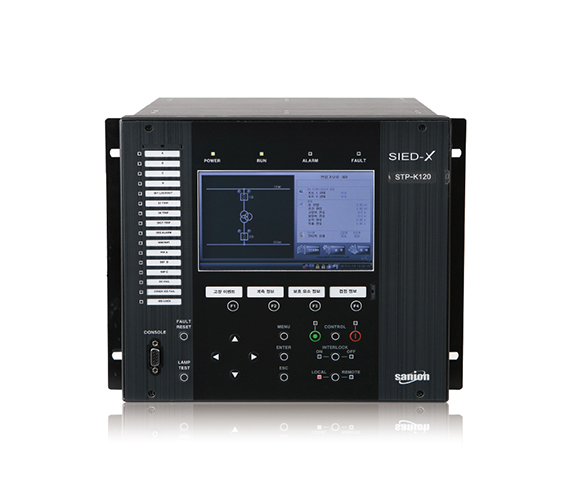

  • 변압기 보호 IED(STP-K1×O) 주요 기능
    • 2권선 변압기에 대한 보호 기능
    • 변압기 타입 및 CT 결선 방식 선택 기능
    • 1차측 전류 세트(5채널) 및 2차측 전류 세트(5채널) 제공(STP-K110)
    • 1차측 전류 세트(4채널) 및 2차측 전류 세트(4채널), 4개의 전압 채널 제공(STP-K120)
    • 상별 고속 전류차동보호(87HOC) 기능
    • 상별 전류비율차동보호(87R)기능
    • 여자돌입전류 검출을 통한 무부하 가압 시의 오동작 방지 기능
    • 기본파 성분의 크기 대비 제2고조파 성분의 크기가 설정값 이상인 경우 여자돌입전류로 판정
    • 여자돌입전류 발생 시 상별 트립 억제/1상 발생 시 전체 트립 억제/2상 이상 발생 시 전체 트립 억제 모드 선택
    • 각 전류 세트에 대해 순시/정한시/반한시 상 과전류보호 및 영상 과전류보호 기능 제공
    • 상 과전압보호 및 영상 과전압보호 기능 제공(STP-K120)
    • IEC 61850 통신 기능

사양

구분 항목 사양
STP-K120 STP-K130 STP-K110-96TC
정격 입력전원 DC 90~140V[V],60Hz DC 125V(90~140V) DC 125V(90~140V)
정격 전압(PT) 110/√3[V] 110/√3[V] -
정격 전류(CT) 5[A] 5[A] 5[A]
접점 입력 DC 70~150[V] : 24포인트 24포인트 36포인트
접점 출력 10[A]:250VAC : 28포인트 28포인트 20포인트
통신 통신포트 RS-232, Ethernet, Fiber Optic 100Base-FX, 100Base-T, Twisted-pair 100Base-T, USB B-Type, Twisted-pair
프로토콜 IEC61850, TCP/IP IEC61850, TCP/IP TCP/IP
시각동기 IRIG-B 120, SNTP IRIG-B 120, SNTP IRIG-B 120
