차단기 동작실패 보호반

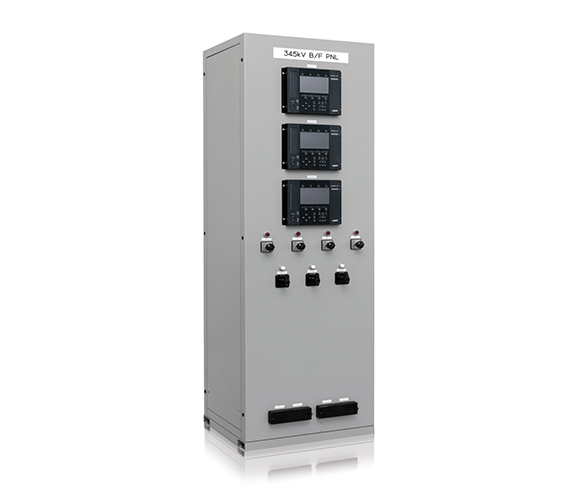

차단기 동작실패 보호반

전력계통 설비 중 하나인 차단기는 고장전류가 흐를 때 계통을 차단할 수 있는 개폐장치로서, 전력계통 설비의 보호를 위한 실질적인 역할을 수행합니다. 즉, 송전선로나 변압기 등 전력계통 설비에 고장이 발생한 경우 IED가 이를 검출하여 트립 출력을 발생하게 되는데, 이때 이 출력을 받아 실질적으로 해당 설비를 전력계통으로부터 분리하기 위해 차단하는 역할을 하는 것이 차단기입니다.

그런데 차단기는 기계적인 설비이므로 언제든지 고장이 발생할 수 있고, 그러면 차단 동작을 제대로 수행하지 못하게 됩니다. 이렇게 차단기에 문제가 있는 상태에서 고장이 발생하여 IED가 정상적으로 동작했음에도 불구하고 차단기가 차단 동작을 제대로 수행하지 못한 경우, 이를 그대로 방치하면 고장전류가 주변 전력계통 설비에 파급되어 중대 사고로 이어지게 됩니다.

따라서 고장발생 시 차단기의 동작실패를 검출하고 이때 고장파급을 방지하기 위해 필요한 주변의 차단기를 모두 차단하는 기능을 수행하는 보호반을 구성하여 적용하는데 이 보호반을 차단기 동작실패 보호반이라 합니다. 345kV 차단기 동작실패 보호반은 각 CB에 대해 IED를 독립적으로 구성하며, 타 IED의 동작 신호를 받은 상태에서 일정 시간이상 전류가 계속 유지되는 경우에 차단기 동작 실패로 판정하는 방식을 이용합니다.

주요 기능

  • 차단기 동작실패 보호 IED(STP-K120-BF) 주요 기능
    • 각 상별 2단계 과전류 검출 기능
    • 각 상별 및 3상 일괄보호 계전기 트립 신호 접점 수신 기능
    • 동작타이머 설정 기능
    • 자동 상시감시 기능

사양

구분 항목 사양
정격 입력전원 DC 90~140[V],60Hz
정격 전압(PT) 110/√3[V]
정격 전류(CT) 5[A]
디지털 출력 10[A] : 250VAC
28 포인트
디지털 입력 DC 70 ~ 150[V]
24 포인트
통신 통신포트 RS-232, Ethernet, Fiber Optic
프로토콜 IEC61850, TCP/IP
시각동기 IRIG-B, SNTP
